Kondensatableiter drukotrap
seit 1974





drukotrap® - niveauregulierter Kondensatableiter

mit pneumatischer Steuerung

Kondensatableiter drukotrap

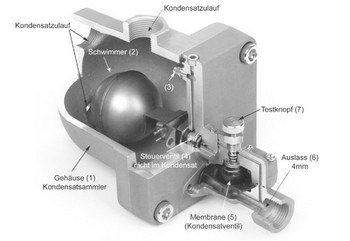

Beschreibung:


Startsituation:





nach Montage am Zyklon, Kessel oder Trock-
ner liegt im Gehäuse (1) der Systemdruck an.
Druckluft wird durch den Filter (3) über das
Steuerventil (4) auf die Membrane (5) ge-
leitet. Das Kondensatventil ist geschlossen.

Kondensatablass:





















Kondensat läuft in das Gehäuse (1). Der
Schwimmer (2) schwimmt auf und betätigt
das Steuerventil (4).

Wichtig:
Das Steuerventil ist ein mechanisch
betätigtes 3/2-Wegeventil, es liegt
nicht im Kondensat und kann nicht
verschmutzen.


Das Steuerventil (4) entlastet den Druck-
raum über der Membrane (5). Der Konden-
satdruck hebt die Membrane an und das
Kondensat wird mit dem Systemdruck
durch den Auslass (6) gedrückt

Der Kondensatspiegel im Gehäuse (1) sinkt.
der Schwimmer (2) ebenfalls und schaltet
das Steuerventil (4) um. Druckluft wird auf
die Membrane geleitet, das Kondensatventil
ist wieder zu!

Testfunktion:




Durch drücken des Testknopfes (7) wird der
Druckraum über der Membrane entlastet.
Wie oben beschrieben öffnet das Kondensat-
ventil und bleibt solange offen, wie der Test-
knopf gedrückt wird.
